场位图

1、进入场控界面后，点击操作单元为场地可以对场位进行点击（Atl+1可以切换到场地编辑）

![](/media/202503/96f3264a190e59ab6962a72e33d5292_1741145094.png)
2、场地编辑推荐

![](/media/202503/031951ee238158433cefd10f0f497e2_1741145187.png)
场地编辑时，可以把自由视角关闭锁定俯视，隐藏集装箱和作业箱，隐藏标示物和任务菜单。
3、点击场地区域场地会变成黄色，按住Cntr键点击可以选择多个场地、 右键弹出场位编辑菜单
![](/media/202503/96f3264a190e59ab6962a72e33d5292_1741145094.png)
进场计划设置：打开进场计划设置添加界面；
出场计划设置：打开出场计划设置添加界面；
分离贝位：贝位是合并贝位时有此菜单，当前箱位分离成两个贝位；
合并贝位：贝位是单贝位时有此菜单，当前贝位和下一贝位合并，001点合并会和003合并，003点合并会和005合并，（001贝都要合并选择贝位编辑（Alt+3）里的贝位合并）。

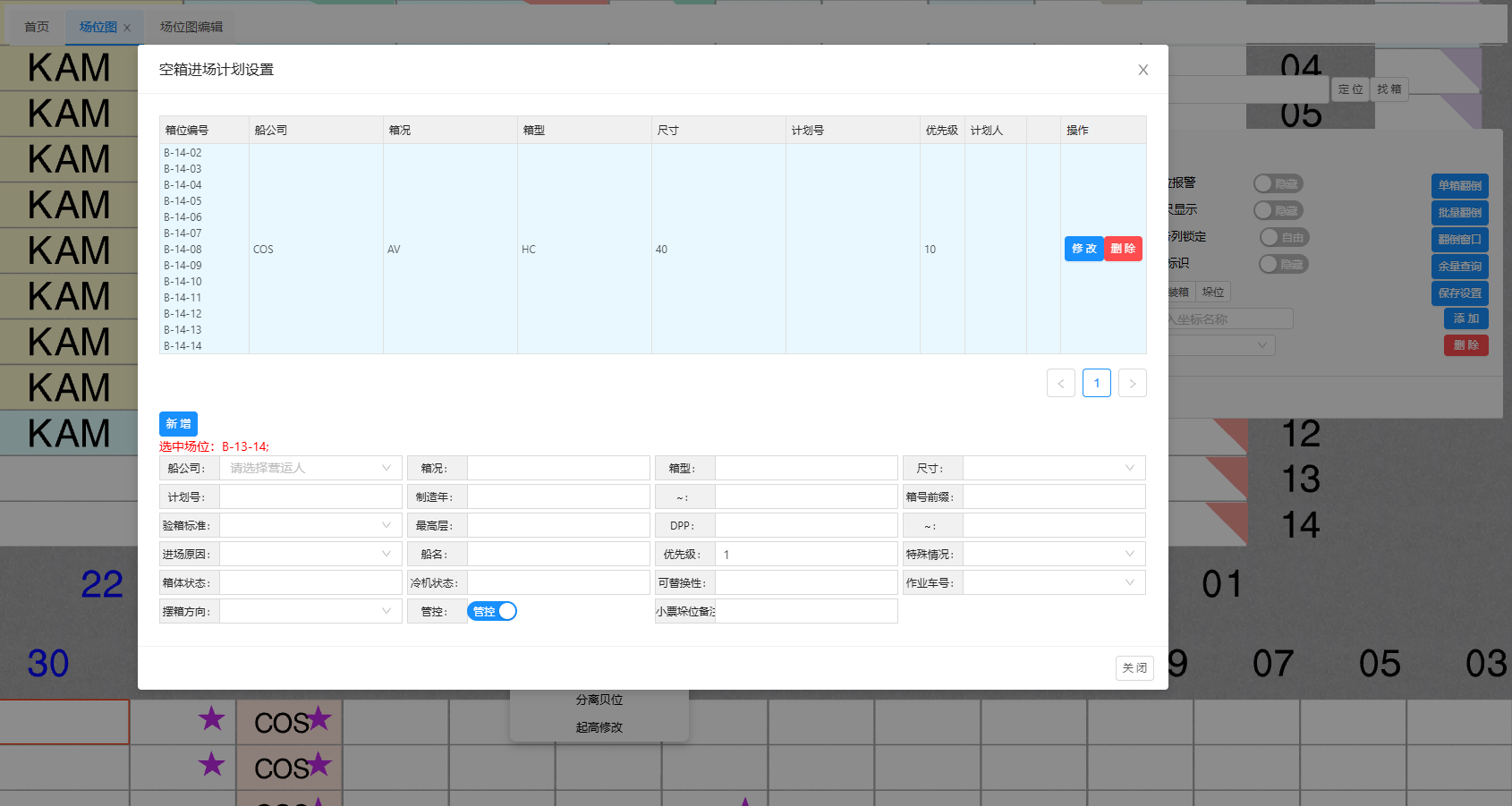

4、进场计划设置
![](/media/202503/2025-03-05_112736_046984.png)
1)直接点击进来点击确定是添加新的计划。
2)上方表格显示所选场地的所有进场计划，也可以选择对应的修改或删除。
3)下方信息是计划的验证信息，优先级按照从大到小顺序寻找合适箱位。
4)修改只能修改计划内容，不能修改对应计划包含的场位。

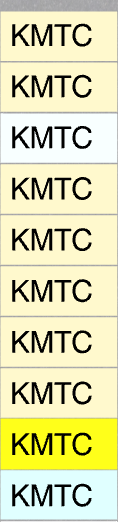

5)进场计划维护后场位图中将会对应场位就会变成对应船公司的颜色。
场位显示船公司和箱况，没有船公司，场地颜色不变只显示箱状态。
![](/media/202503/2025-03-05_112819_407490.png)
5、出场计划设置
![](/media/202503/2025-03-05_112844_826761.png)
出场同进场
可以维护计划号和提箱方向去找寻对应集装箱。

![](/media/202503/2025-03-05_112917_291480.png)

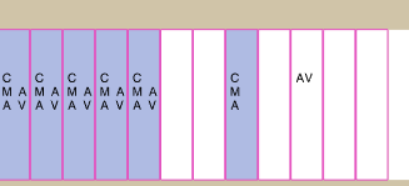

出场计划添加后，场地周围出现红色边框。

## 中控场区监控

![](/media/202503/2025-03-05_112938_584937.png)
任务区：
显示所有进场的任务列表，车辆进场未离场，或叉车搬倒箱任务未完成都会显示，（详细功能见步骤5任务控制）
集装箱定位：输入集装箱号，点击定位，快速在场位图中找到对应集装箱的位置，找箱自动切换到透明显示模式，方便查看。
控制台：
中控对显示内容操作
1、自由视角：自由视角模式，右键可以旋转视角，方便查看集装箱层数和集装箱对应的位置。关闭自由视角：自动切换到俯视图，右键不能旋转，方便对场地编辑。
2、 集装箱显示：勾选时显示在场的集装箱。
3、作业箱显示：作业箱包含的是还箱任务尚未落箱的，搬倒箱未落箱的箱位层，模型为蓝色，默认不显示。

![](/media/202503/2025-03-05_112958_297608.png)
4、标志物显示：显示或隐藏标志物，道口，厂房，围墙等，默认显示。
5、任务显示:任务菜单区是否显示，默认显示。
6、 网格线显示：勾选显示。

![](/media/202503/2025-03-05_113011_705349.png)

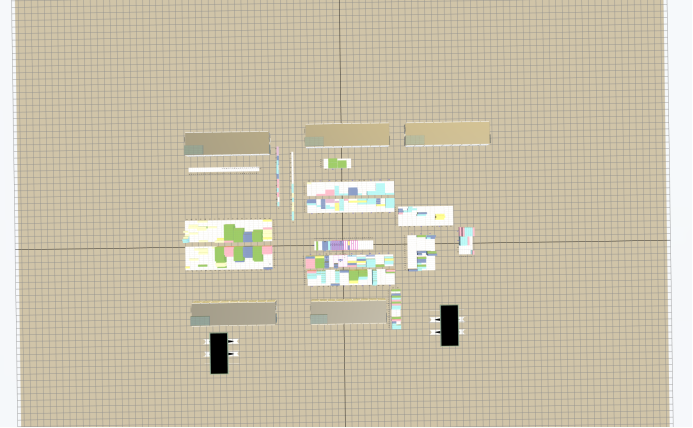

显示场地网格线黑色实线为0基准线，每个灰色线代表10的距离

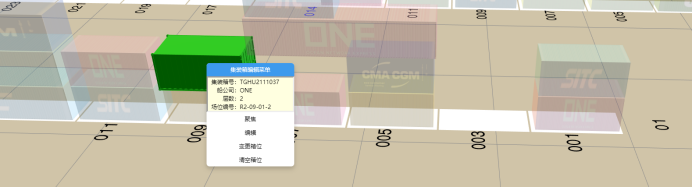

7、 透明显示：勾选后除所选箱外，其他集装箱透明显示，方便找箱

![](/media/202503/2025-03-05_113020_406855.png)
8、 船公司选择。勾选对应船公司的显示该船公司的在场箱，默认全选，想显示单个船公司，可以先取消集装箱显示再单独点击对应船公司进行操作
9、 操作单元

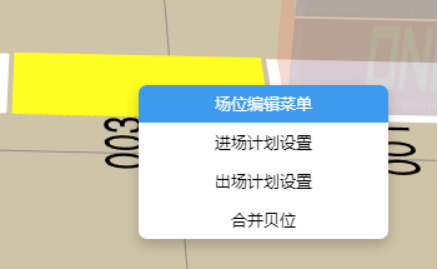

场地：点击场地进行操作，可以添加进场出场计划，合并单个场地的场位。

![](/media/202503/2025-03-05_113031_267624.png)

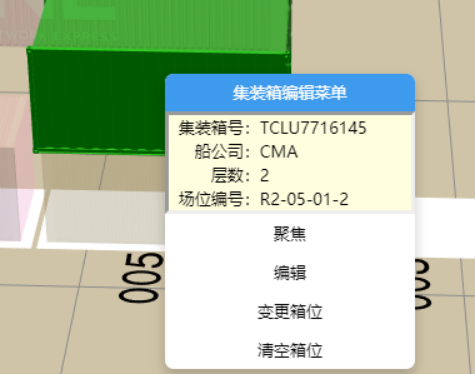

集装箱：点击选中集装箱显示集装箱信息信息

![](/media/202503/2025-03-05_113045_950804.png)
功能 1：聚焦，视角切换到对应集装箱45对角显示

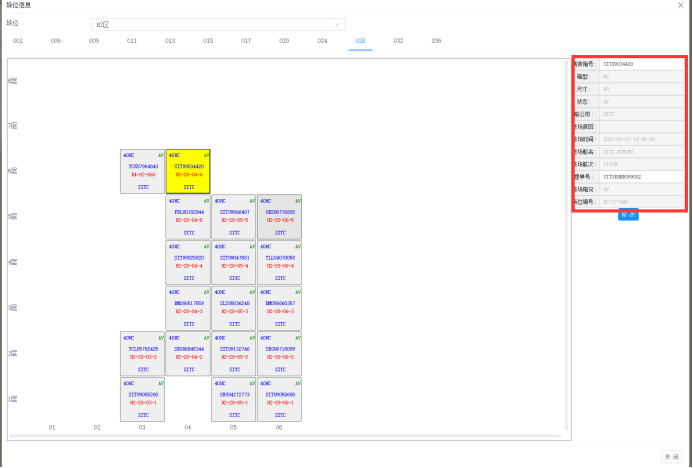

   2：编辑，弹出该集装箱的垛位图信息可以查看详情

![](/media/202503/2025-03-05_113114_029031.png)

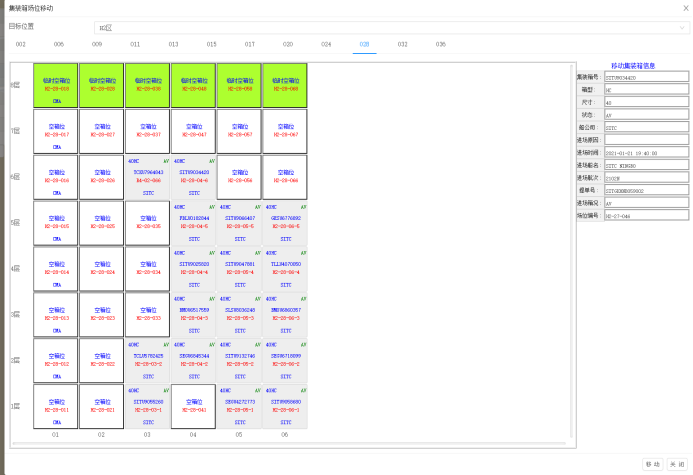

   3.变更箱位：弹出场位移动界面，选择一个空箱位，点击移动，目标集装箱会移动到对应的箱位

![](/media/202503/2025-03-05_113131_268951.png)
4.清空箱位，清空所选集装箱的箱位，从场位图中移除。 可以通过添加在场箱加回（功能待添加）
垛位：点击选择一垛（贝）进行操作

![](/media/202503/2025-03-05_113140_124760.png)
1.编辑：出现垛位侧视图，查看

2.垛位分离：选择垛位所有箱位分离；
3.垛位合并：选择垛位所有箱位和下一垛位合并；

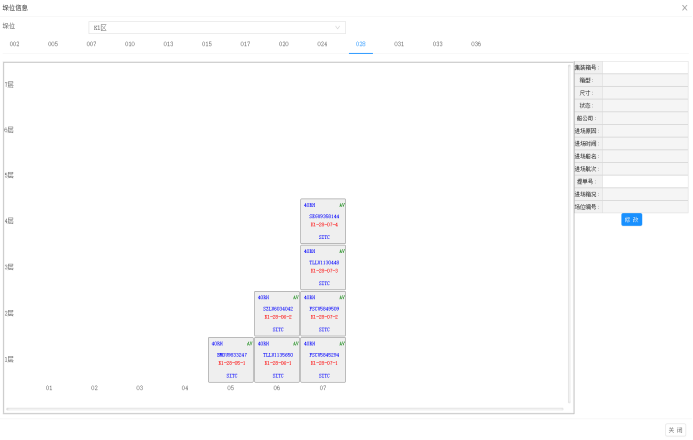

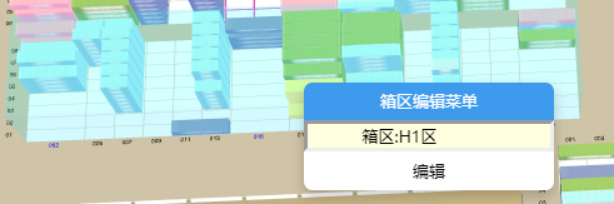

场区：选择场区对场区修改
![](/media/202503/2025-03-05_113157_125413.png)
编辑：弹出场区编辑界面

![](/media/202503/2025-03-05_113221_421268.png)

修改排数量，贝数量，方向，坐标等显示内容不会立即生效，页面刷新后生效（后期添加场区编辑界面处理）
10.、坐标区
用户可以自定义查看箱区的坐标

![](/media/202503/2025-03-05_113241_683764.png)
在坐标名称录入名称，点击添加，自动将当前场位的视角保存，可以点击坐标点下来切换到对应的视角。

![](/media/202503/2025-03-05_113258_620938.png)

## 垛位图查看
垛位图包含，搬倒箱任务，箱信息编辑，箱位变更等，显示内容相似，以搬倒箱任务为例：
1、搬倒箱任务
  1）点击新增搬倒箱任务弹出搬倒箱任务添加界面

![](/media/202503/2025-03-05_113504_820120.png)
2）左边区域选择搬倒操作的集装箱 右边区域选择落箱位置

![](/media/202503/2025-03-05_113523_176293.png)

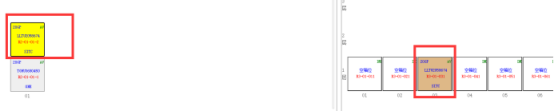

3）选中箱变成黄色，选中位置变成褐色 ，

![](/media/202503/2025-03-05_113527_865927.png)

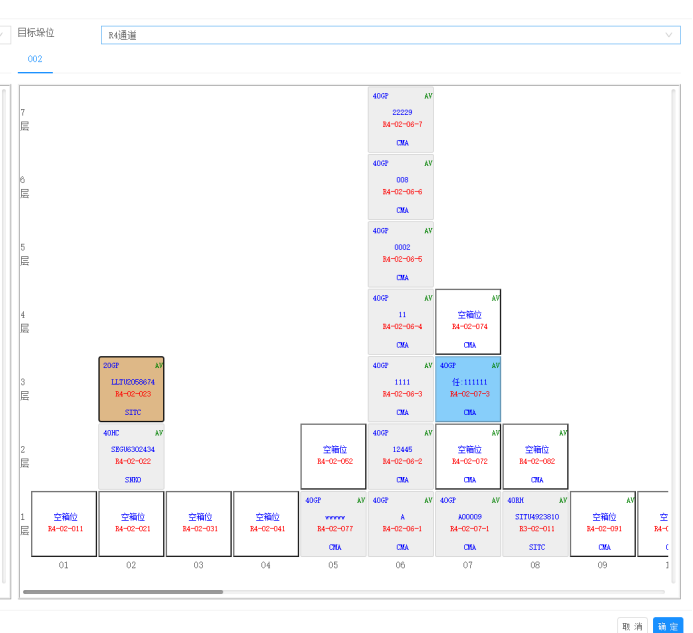

4）点击确定添加搬倒箱任务。

![](/media/202503/2025-03-05_113552_436206.png)

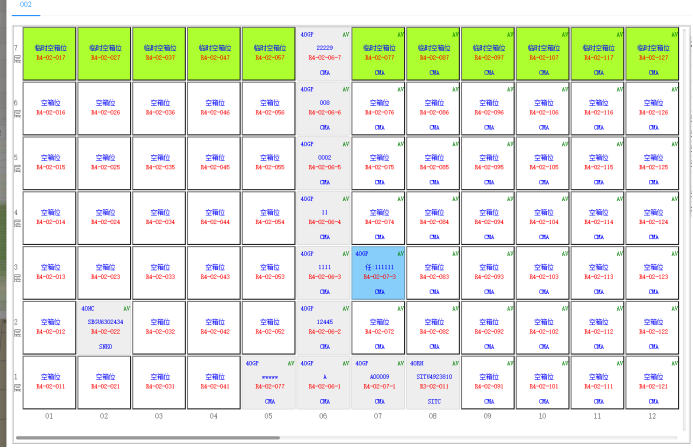

5）垛位选择箱区，后出现该箱区的下的垛位
点击对应垛位显示垛位图

![](/media/202503/2025-03-05_113610_207396.png)
6）箱位显示字体和背景颜色区分
灰色箱：在场箱	蓝色箱：任务箱，有落箱任务的或翻倒箱任务的集装箱
白色箱：空白箱位	绿色箱位：场区有临时层设置时，临时层空箱位显示
黄色箱：选中的集装箱	褐色箱:选中的落箱位置

## 作业任务

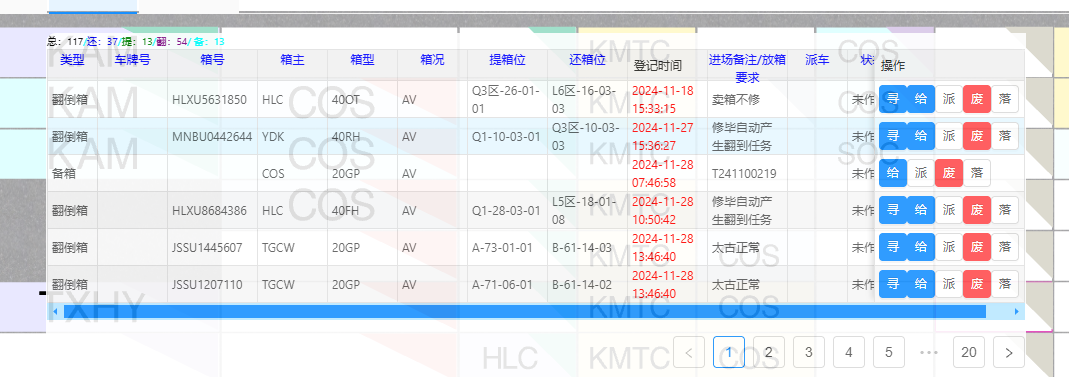

1、在场车辆的任务都会显示在任务列表中

![](/media/202503/2025-03-05_113702_304123.png)

任务操作：提箱、落箱、给、换箱

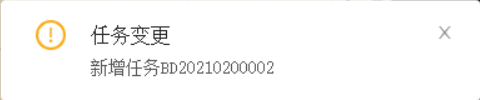

新添加任务，右下角会有提醒

![](/media/202503/2025-03-05_130439_187752.png)
定位：还箱任务定位到指定的落箱位置。提箱任务定位到推荐的在场箱。
换箱：提箱任务进场未落箱有此功能，点击弹出换箱界面。

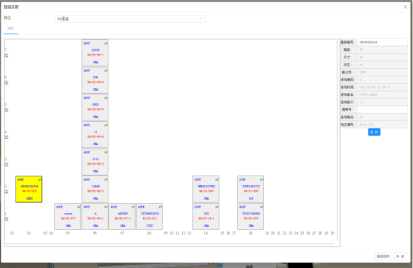

1）选择一个在场箱点击指派修改。

![](/media/202503/2025-03-05_130455_731615.png)

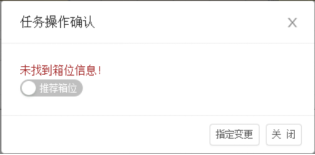

2）弹出确认界面，上边有对应的确认信息，可以不管直接点击指定变更。任务箱位就会发生变化。

![](/media/202503/2025-03-05_130505_100156.png)
指定修改：还箱任务有此功能，点击弹出选择箱位。

![](/media/202503/2025-03-05_130515_716664.png)

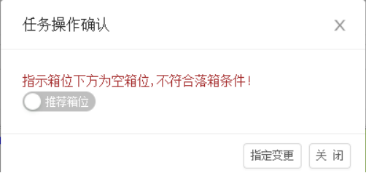

选择箱位后点击指定修改弹出确认菜单

![](/media/202503/2025-03-05_130522_364676.png)
可以不理会提醒点击指定变更。任务指定箱位变更
撤销：还箱任务，提箱任务，搬倒任务撤销。
提箱：提箱任务有此功能，中控代替叉车操作提箱，任务的在场箱从场内移除。
落箱：还箱和搬倒箱任务有此功能，点击后任务箱变成在场箱或者搬倒箱场位移动。
